Bausystem: BALKEN – PFEILER

Details zum Balken-Pfeiler-Bausystem

Die Strukturelemente des Bausystems sind in einem größeren Abstand angeordnet als die Pfosten beim Rahmenbausystem (in der Regel zwischen 40 und 60 cm).

Diese Abstände werden mit Paneelen, Fensterrahmen oder Verbundstrukturen abgedichtet.
Alle Elemente der Struktur sind durch Metallverbindungen miteinander verbunden, denken Sie dabei an Nägel, Platten, Schrauben, Bolzen usw.

Da die Strukturelemente und Verbindungen in der Regel sichtbar bleiben, müssen sie nicht nur den Belastungen standhalten, sondern auch angemessen und proportioniert verarbeitet werden.

Entwicklung eines Bausystems

Vor der Einführung von Metallverbindungen wurden Gebäude mit Hilfe von Zapfen- und Schlitzverbindungen zusammengebaut, wobei die einzelnen Elemente ohne Metallprothesen ineinandergreifen.

Diese Methode der Verbindung hat im letzten Jahrzehnt wieder an Beliebtheit gewonnen, vor allem beim Bau von exklusiven Wohnhäusern und einigen Gewerbeimmobilien, bei denen handgefertigte Verbindungen zu sehr geschätzten ästhetischen Details führen.

Aufgrund der hohen Herstellungskosten und der geringeren Leistungsfähigkeit wurden sie jedoch durch die heute weit verbreiteten Metallverbindungen vom Markt verdrängt. Das Balken-Pfeiler-Bausystem benötigt im Vergleich zum Rahmenbausystem weniger Bauteile, diese sind jedoch größer dimensioniert.

Post and Beam-Struktur VS Rahmenbausysteme

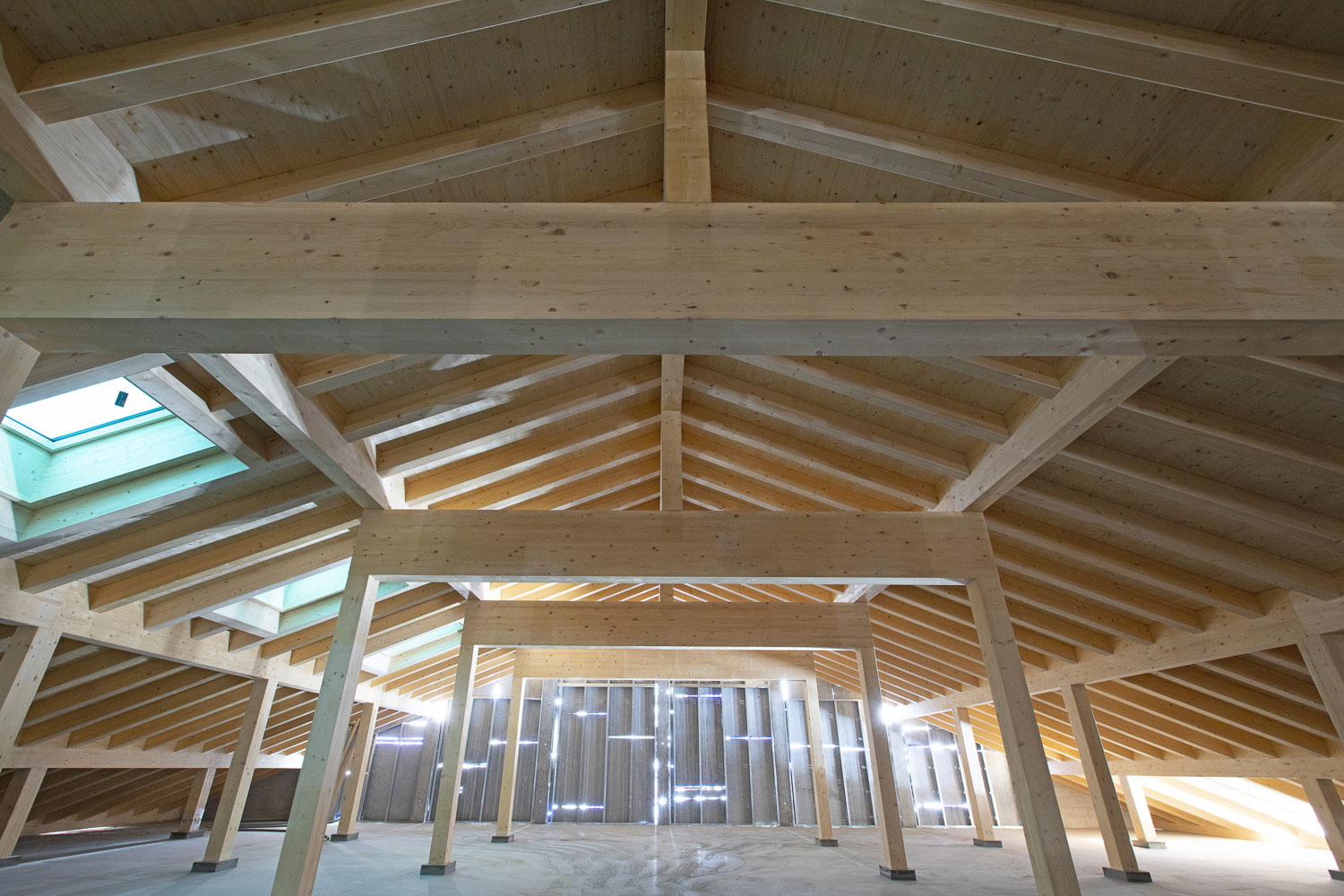

Die Balken und Säulen bilden die tragende Struktur des Gebäudes, in die Wände, Verkleidungen und Fensterrahmen eingesetzt werden. Die Tatsache, dass innere Trennwände keine tragenden Aufgaben erfüllen, bietet dem Konstrukteur größere gestalterische und räumliche Freiheit beim Entwurf des Gebäudes, was bei Rahmenbausystemen nicht der Fall ist, bei der die Innenwände nämlich nicht nur als Trennwände fungieren, sondern auch tragende Strukturen sind.

Balken-Pfeiler-Bausysteme verfügen über weniger strukturelle Elemente als Rahmenbausysteme, was weniger Verbindungen und folglich eine schnellere Montage der verschiedenen Elemente zur Folge hat, und was sich schließlich auch auf die Kosten des gesamten Gebäudes auswirkt. So kann in kürzester Zeit die komplette Tragkonstruktion des Daches aufgebaut werden, die die darunter liegenden Geschosse schützt und den weiteren Bauprozess erleichtert.

Die Balken und Pfeiler sind sowohl von außen als auch von innen sichtbar. In diesem Fall müssen die Verkleidungsplatten auf den Pfeilern aufliegen. Alternativ kann die Tragkonstruktion auch nur von innen oder außen sichtbar sein, was eine Änderung der Positionierung der Verkleidung erfordert. Ein Balken-Pfeiler-Bausysteme besteht normalerweise aus den folgenden Teilsystemen: Fundamente, strukturelle Elemente, Verkleidungsplatten und Trennwände, Verkleidungsplatten und technische Anlagen.
